제품 상세 정보:
결제 및 배송 조건:
|
| 재료: | 주물,스테인리스 스틸,황동,주철,연성 철 | 미디어: | 물,기름,가스,산,증기 |
|---|---|---|---|
| 표준 또는 비표준: | 기준 | 상품명: | 게이트 밸브 |
| 기준: | 저 같은 | 연결: | 플랜지 연결, 암나사 |
| 모델: | 모델 | ||
| 하이 라이트: | asme 주철 게이트 밸브,dn50 주철 게이트 밸브,asme 쐐기 게이트 밸브 |
||

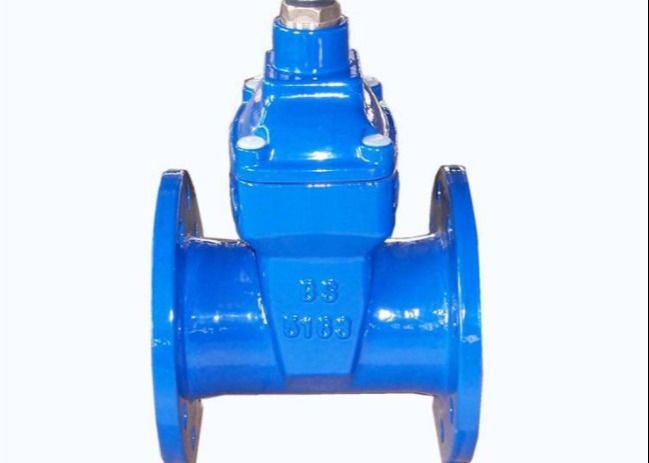

주철 탄성 시트형 웨지 게이트 밸브
| 기준 |
DIN 3352-F4, DIN 3352-F5, BS5163, AWWA C509, AWWA C515 플랜지 드릴링은 DIN2501, BS4504 및 ANSI B16.1 PN10,PN16,PN25에 따릅니다. |
| 유형 | 플랜지 끝, 양말 끝, 기계식 조인트, 비 상승 줄기 / 상승 줄기 |
| 재료 |
본체: 연성철 GGG40/50 또는 주철GG25 쐐기 : 연성철 GGG40/50+EPDM/NBR 또는 금속 시트 줄기: 스테인리스 2Cr13, SS304, SS316 볼트 및 너트 : 아연도금된 탄소강 또는 SS304,316 |
| 코팅 | 내부 및 외부 융착 에폭시 코팅 min250μm |
애플리케이션
이 밸브는 물, 하수 처리, 전력, 에너지 파이프, 화학, 선박, 에너지 원 등의 개폐 고정용 액체 파이프에 널리 적용됩니다.
적용 기준
a.미국 표준
ANSI/AWWA C509에 따른 설계
ASME B16.10-2000(ISO 3 시리즈)에 따른 대면 치수
플랜지 및 드릴링 SME/ANSI B16.42-1998
b.영국 표준
BS5163, BS5150에 디자인
BS5163(ISO 3 시리즈, ISO19 시리즈)에 대한 대면 치수
플랜지 및 드릴링 To BS4504 part1(EN1092)
c.독일 표준
DIN3352에 따른 설계
DIN3202에 따른 대면 치수(F4:ISO 14 시리즈, F5: ISO 15 시리즈)
BS EN1092에 따른 플랜지 및 드릴링
| NS | 엘 | NS | D1 | D2 | NS | NS | NS | 시간 | 여 |
|---|---|---|---|---|---|---|---|---|---|
| 50 | 178 | 150 | 114 | 90 | 18 | 삼 | 4-18 | 270 | 180 |
| 65 | 190 | 165 | 127 | 103 | 18 | 삼 | 4-18 | 280 | 180 |
| 80 | 203 | 185 | 146 | 122 | 18 | 삼 | 4-18 | 290 | 200 |
| 100 | 229 | 215 | 178 | 154 | 20 | 삼 | 4-18 | 315 | 200 |
| 150 | 267 | 280 | 235 | 211 | 23 | 삼 | 8-18 | 410 | 280 |
| 200 | 292 | 335 | 292 | 268 | 23 | 삼 | 8-18 | 515 | 320 |
| 225 | 330 | 405 | 324 | 300 | 24 | 삼 | 8-18 | 560 | 320 |
| 250 | 330 | 405 | 356 | 328 | 24 | 삼 | 8-22 | 605 | 320 |
| 300 | 356 | 455 | 406 | 378 | 30 | 4 | 12-22 | 695 | 450 |
| 350 | 381 | 525 | 470 | 438 | 33 | 4 | 12-26 | 790 | 450 |
| 375 | 406 | 580 | 795 | 463 | 33 | 4 | 12-26 | 880 | 450 |
| 400 | 406 | 580 | 521 | 489 | 33 | 4 | 12-26 | 970 | 560 |
| 450 | 432 | 640 | 584 | 552 | 33 | 4 | 12-26 | 1045 | 560 |
| 500 | 457 | 705 | 641 | 609 | 35 | 4 | 16-26 | 1120 | 800 |
| 600 | 508 | 825 | 756 | 720 | 42 | 5 | 16-30 | 1320 | 800 |
• 연성 주철 EN-GJS-400-15(GGG-40)의 몸체 및 보닛
• A2로 제작된 스핀들
• 청동으로 만든 스핀들 너트
• POM 슬라이딩 디스크에서 지원되는 스핀들 칼라
• A2로 만든 연결 볼트, 접시형 및 밀봉
• 융착 에폭시 분말 코팅 RAL 5015를 통한 부식 방지(평균 건조 필름 두께 >250μm)
• 식수 버전: KTW 및 DVGW 워크시트 W 270에 따른 웨지의 EPDM 고무 코팅
• 폐수 버전: 쐐기의 NBR 고무 코팅
