제품 상세 정보:
결제 및 배송 조건:
|
| 매체: | 물, 기름, 가스 | 힘: | 전기 설명서, 운영하는, 수동 핸들 운영하는 장치 |
|---|---|---|---|
| 구조: | 금속 문짝 밸브 | 포트의 크기: | DN50 ~ DN600 |
| 재료: | 스테인레스 강 304 | 압력: | PN10 PN16 |
| 하이 라이트: | pn16 워터 씰 게이트 밸브,ggg50 워터 씰 게이트 밸브,핸드 휠 pn10 게이트 밸브 |
||

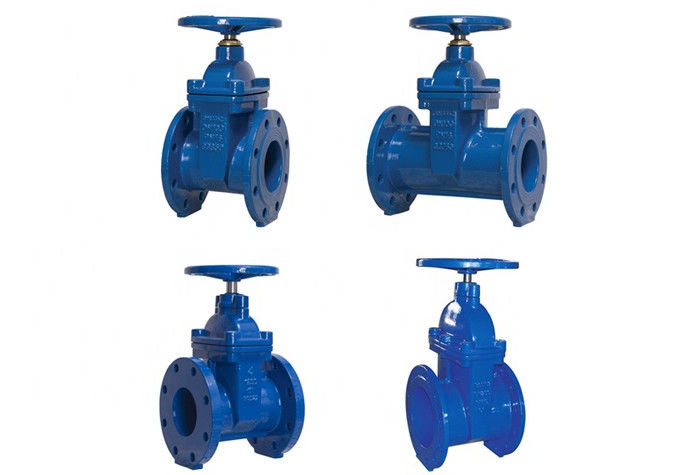

PN10 PN16 연성이 있는 주철 GGG50 핸드 휠 탄성 장착 DIN 워터 씰 게이트 밸브
애플리케이션
이 밸브는 물, 하수 처리, 전력, 에너지 파이프, 화학, 선박, 에너지 원 등의 개폐 고정용 액체 파이프에 널리 적용됩니다.
적용 기준
a.미국 표준
ANSI/AWWA C509에 따른 설계
ASME B16.10-2000(ISO 3 시리즈)에 따른 대면 치수
플랜지 및 드릴링 SME/ANSI B16.42-1998
b.영국 표준
BS5163, BS5150에 디자인
BS5163(ISO 3 시리즈, ISO19 시리즈)에 대한 대면 치수
플랜지 및 드릴링 To BS4504 part1(EN1092)
c.독일 표준
DIN3352에 따른 설계
DIN3202에 따른 대면 치수(F4:ISO 14 시리즈, F5: ISO 15 시리즈)
BS EN1092에 따른 플랜지 및 드릴링
| 기준 |
DIN 3352-F4, DIN 3352-F5, BS5163, AWWA C509, AWWA C515 플랜지 드릴링은 DIN2501, BS4504 및 ANSI B16.1 PN10,PN16,PN25에 따릅니다. |
| 유형 | 플랜지 끝, 양말 끝, 기계식 조인트, 비 상승 줄기 / 상승 줄기 |
| 재료 |
본체: 연성철 GGG40/50 또는 주철GG25 쐐기 : 연성철 GGG40/50+EPDM/NBR 또는 금속 시트 줄기: 스테인리스 2Cr13, SS304, SS316 볼트 및 너트 : 아연도금된 탄소강 또는 SS304,316 |
| 코팅 | 내부 및 외부 융착 에폭시 코팅 min250μm |
