제품 상세 정보:
결제 및 배송 조건:
|
| 재료: | , 스테인리스 던지기, 고급장교, 무쇠, 연성이 있는 철 | 매체: | 물, 기름, 가스, 산, 증기 |
|---|---|---|---|
| 표준 또는 비정상: | 표준 | 상품 이름: | 게이트 밸브 |
| 표준: | DIN | 연결: | 플랜지 연결, 암나사산 |
| 모델: | 150~2500 | ||
| 하이 라이트: | din manual gate valve,pn40 forged gate valve,pn40 manual gate valve |
||

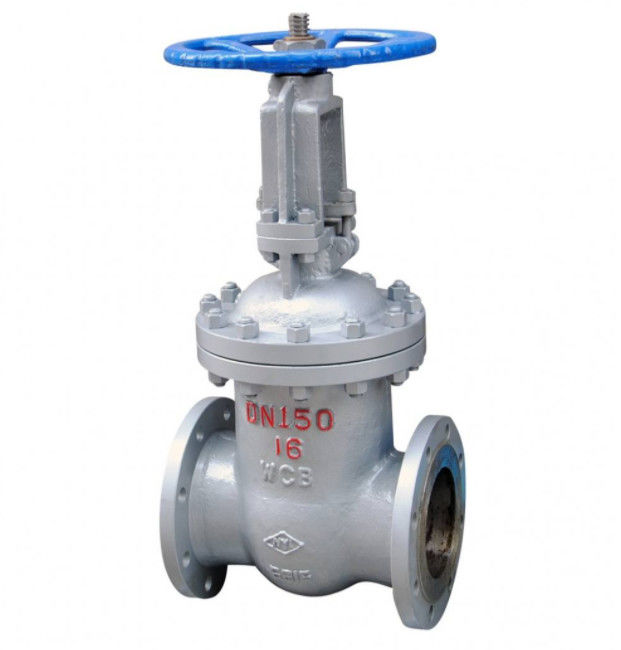

Class150~2500 탄소강 단조 수동 플랜지 게이트 밸브 공급
애플리케이션
이 밸브는 물, 하수 처리, 전력, 에너지 파이프, 화학, 선박, 에너지 원 등의 개폐 고정용 액체 파이프에 널리 적용됩니다.
적용 기준
a.미국 표준
ANSI/AWWA C509에 따른 설계
ASME B16.10-2000(ISO 3 시리즈)에 따른 대면 치수
플랜지 및 드릴링 SME/ANSI B16.42-1998
b.영국 표준
BS5163, BS5150에 디자인
BS5163(ISO 3 시리즈, ISO19 시리즈)에 대한 대면 치수
플랜지 및 드릴링 To BS4504 part1(EN1092)
c.독일 표준
DIN3352에 따른 설계
DIN3202에 따른 대면 치수(F4:ISO 14 시리즈, F5: ISO 15 시리즈)
BS EN1092에 따른 플랜지 및 드릴링
| 밸브 구조: | 외부 나사 및 요크, 볼트 보닛, 라이징/비라이징 스템 |
| 연결: | 스레드, 플랜지, BW.SW |
| 공칭 프레스: | PN10,PN16,PN25,PN40,PN64.Class150 Class300 Class600 Class900 Class1500 Class2500 |
| 밸브 본체 재질: | A105 A105N F304 F316 F304L F316L F321Ti F316Ti F5 F11 F22 LF2 LF3 |
| 씰 재질: | A105,SS304,SS316,스텔리티드 페이싱.하드 페이싱. |
| 중간 온도: | -56ºC-+580ºC |
| 작동 매체: | 공기, 증기, 물, 가스, 기름, 먼지, 부식성 매체 등 |
| 드라이버 연결: | ISO 5211 또는 고객이 만든 |
| 밸브 검사: | API598, ISO/DIN 5208-1987 |
| 기준: | GB, DIN, ANSI, JIS |
| 신청 분야: | 물, 기름 가스 등... |
특징:
(1), 전체 크기 또는 축소된 크기 디자인
(2), 세 가지 보닛 유형: 볼트, 용접, 자체 밀봉
(3), 씰링 표면은 마모, 마모, 우수한 씰링 성능, 긴 수명이 쉽지 않습니다
(4), 조밀한 구조, 좋은 개폐, 작은 높이, 편리한 유지 보수.
(5), 본체의 도립 밀봉
(6) 모양이 간단하고 대면 길이가 짧고 생산 기술이 좋으며 널리 적용됩니다.
