제품 상세 정보:
결제 및 배송 조건:
|
| 보증: | 3년 | 스풀 소재: | 304,316,316L |
|---|---|---|---|
| 구조: | 볼 | 주문 제작된 지원: | OEM |
| 온도: | PTFE≤150℃, PPL≤280℃ | 포트의 크기: | DN15-DN200, 1/2"-8" |
| 애플리케이션: | 장군 | 매체: | 가스, 물, 석유 |
| 타입: | 공 벨브 | ||
| 강조하다: | pn1.6 3방향 볼 밸브,pn2.5 3방향 볼 밸브,WCB 3방향 볼 밸브 |
||

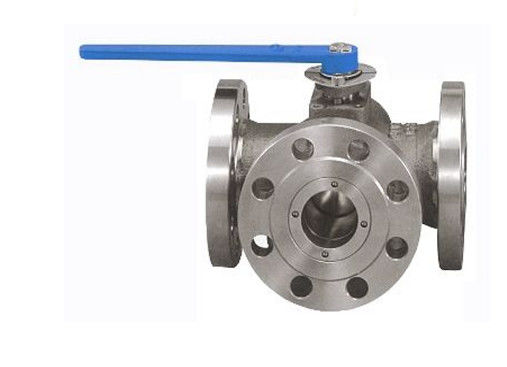

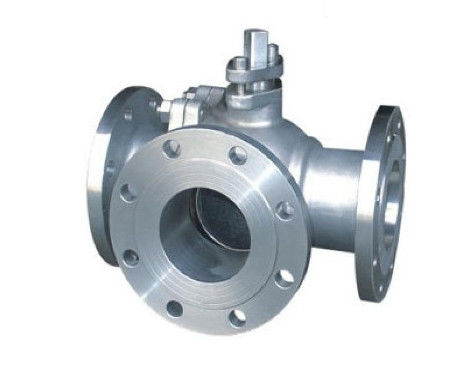

Q45F WCB 304 316 316L PN1.6 2.5 4.0 6.4 플랜지 3방향 볼 밸브
볼 밸브의 구조
밀봉 특성은 좋지만 작동 매체를 베어링 볼의 모든 하중이 출구 밀봉 링으로 전달됩니다.따라서 실링 링 재질이 볼 매체의 작동 하중을 견딜 수 있는지 여부를 고려해야 합니다.고압의 충격을 받으면 볼이 오프셋 될 수 있습니다.이 구조는 일반적으로 저압 및 중압 볼 밸브에 사용됩니다. 밸브 고정 볼 볼 밸브 볼 밸브의 볼은 고정되어 압력이 가해지면 움직이지 않습니다. 고정 볼 볼 밸브 플로팅 시트가 중간 압력, 시트 움직임으로 인해 밀봉 링이 볼에 단단히 눌러 밀봉을 보장합니다. 일반적으로 상부 및 하부 샤프트 베어링의 볼을 사용하면 작동 토크가 작고 고압에 적합합니다. 그리고 대구경 밸브.
제품 설명
| 압력 | NS | 엘 | L1 | NS | 여 | 킬로그램 | |||||
| mm | 인치 | mm | mm | mm | mm | 1.6 | 2.5 | 4.0 | CL150 | JIS10K | |
|
1.6
2.5
4.0
CL150
JIS10K |
15 | 1/2 | 130 | 65 | 62 | 100 | 2.5 | 3.0 | 3.5 | 2.5 | 2.5 |
| 20 | 3/4 | 150 | 75 | 68 | 160 | 3.0 | 3.5 | 4.5 | 3.0 | 3.6 | |
| 25 | 1 | 160 | 80 | 75 | 160 | 4.8 | 5.0 | 6 | 5.0 | 5.0 | |
| 32 | 1-1/4 | 180 | 90 | 85 | 200 | 6.5 | 7 | 8.5 | 7 | 7 | |
| 40 | 1-1/2 | 200 | 100 | 95 | 200 | 8.5 | 9 | 10.5 | 9 | 9 | |
| 501 | 2 | 230 | 115 | 110 | 250 | 11 | 12 | 14 | 12 | 11 | |
| 65 | 2-1/2 | 290 | 145 | 130 | 300 | 15 | 17 | 20 | 16 | 16 | |
| 80 | 삼 | 310 | 155 | 155 | 400 | 21 | 22 | 32 | 21 | 22 | |
| 100 | 4 | 350 | 175 | 180 | 500 | 33 | 36 | 50 | 36 | 36 | |
| 125 | 5 | 400 | 200 | 250 | 600 | 65 | 70 | 80 | 68 | 70 | |
| 150 | 6 | 480 | 240 | 275 | 800 | 103 | 110 | 120 | 105 | 105 | |
| 200 | 8 | 580 | 290 | 325 | 1000 | 152 | 168 | 180 | 160 | 160 |
|
회사 소개
창저우 Junxi 국제 무역 유한 회사
우리 회사는 탄소 강관 이음쇠, 이음새가 없는 관 이음쇠의 온갖 탄소 강관 이음쇠를 생산하고 수출합니다, 우리 도시 Cang Zhou시는 탄소 강관 이음쇠의 고향입니다.우리는 러시아, 이집트 말레이시아, 인도, 터키, 인도네시아, 요르단 등과 같은 많은 국가에 수출했습니다.
관 이음쇠 기계에 관하여, 우리는 각 기계를 위한 다른 유형이 있습니다. 우리는 뜨거운 형성 팔꿈치 기계, 찬 형성 팔꿈치 기계, 찬 형성 티 기계, 경사지는 기계, 탄 폭파 기계 등이 있습니다. 기계 보증은 1년입니다.고객 기계에 문제가 있으면 애프터 서비스 담당자가 와서 고객이 가능한 한 빨리 문제를 해결할 수 있도록 도와줍니다.
관 이음쇠 기계에 관하여, 우리는 각 기계를 위한 다른 유형이 있습니다. 우리는 뜨거운 형성 팔꿈치 기계, 찬 형성 팔꿈치 기계, 찬 형성 티 기계, 경사지는 기계, 탄 폭파 기계 등이 있습니다. 기계 보증은 1년입니다.고객 기계에 문제가 있으면 애프터 서비스 담당자가 와서 고객이 가능한 한 빨리 문제를 해결할 수 있도록 도와줍니다.
볼 밸브의 일반적인 결함 및 문제 해결 방법
1. 볼이 씻겨졌다
제외 방법: 조립이 정확하고 작동이 안정적이어야 하며 스로틀 밸브로 사용할 수 없습니다.
2, 조절 기능으로 사용하면 밀봉 표면이 손상됩니다.
제거 방법: 볼 밸브를 스로틀로 사용할 수 없습니다.
3. 실링면이 찌그러짐
제외 방법 : 밸브 시트의 볼트를 조이는 것은 균일해야하며 힘은 작아야하며 여러 번 조이고 한 번에 너무 많이 조이지 말고 손상된 밀봉 표면을 긁어 수리 할 수 있습니다.
4. 밀봉면에 사전 조임 압력이 없습니다.
제외 방법: 밸브 시트의 밀봉 표면은 사전 조임 압력을 정기적으로 확인해야 하며 밀봉 표면이 누출되거나 느슨한 접촉이 발견되면 밀봉 표면을 약간 압축해야 합니다. 예압 스프링 손실 효과 교체.
5, 스패너, 밸브 스템 및 볼 3 연결 간격이 크고 스패너가 닫힌 위치에 도달했으며 볼 회전 각도가 90도 미만이고 누출 수명이 길다
제외 방법: 렌치, 밸브 스템 및 세 연결의 유한 메커니즘의 볼이 느슨하고 클리어런스가 너무 크면 수리하고 단단히 고정해야 합니다. 제한 블록을 조정하고 렌치의 전진 각도를 제거하고 볼을 만드십시오. 제대로 열고 닫습니다.
6. 밸브 시트와 몸체의 접촉면이 매끄럽지 않고 마모되고 O-링이 손상되어 밸브 시트가 누출됩니다.
제거 방법: 밸브 시트와 본체 사이의 접촉면의 매끄러운 마무리를 개선하고 밸브 시트의 분해 시간을 줄이고 O-링을 정기적으로 교체하십시오.
