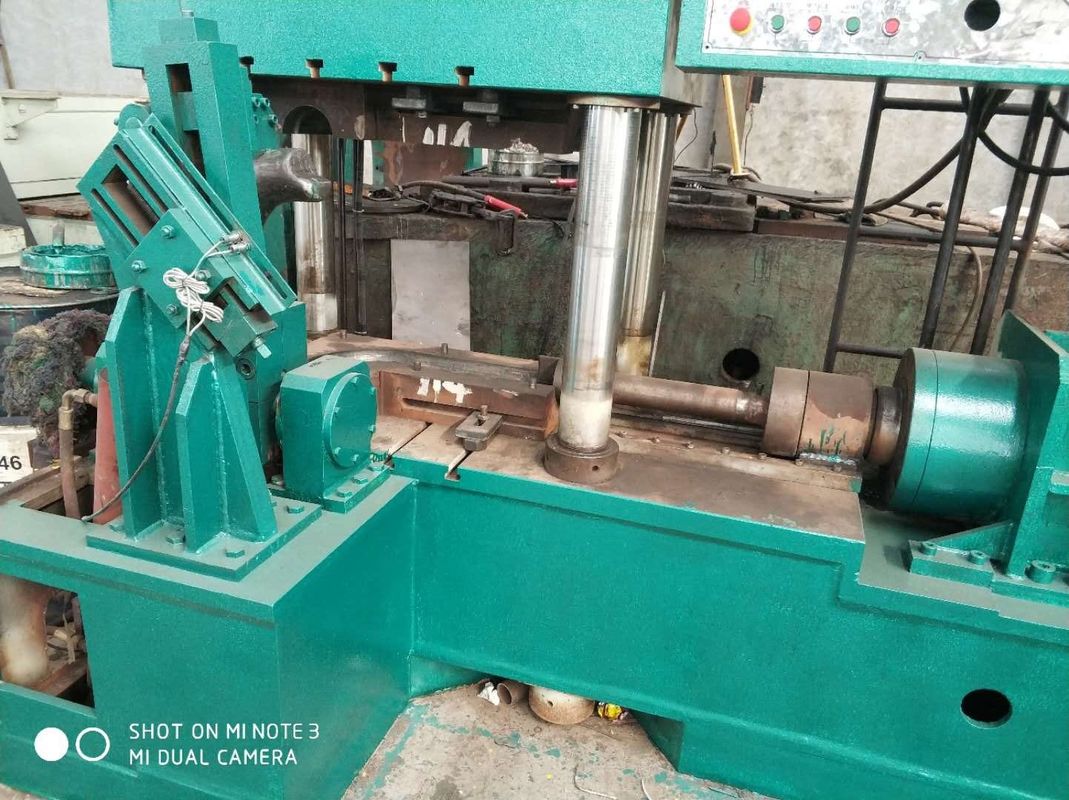

Stainless Steel CE 133mm Elbow Cold Forming Machine

생성물 파라미터 :

나. 공급자의 작업 콘텐츠

1. 디자인과 생산.

2. 설치.

결함을 제거한 3.

두번째로, 성능

1. 스테인레스 강 팔꿈치의 추운 추진 주조를 위해 사용됩니다.

2. 석유에서의 정격작업 압력은 25Mpa.The가 유압원통에서의 실험 압력은 31.5MPa라는 것 입니다

3, 주요 실린더 압력 350T 2, (내경 300 밀리미터를 실린더를 다세요) 유효행정 900 밀리미터.

4. 사이드 실린더는 압력은 200T입니다, (실린더 내경이 320 밀리미터입니다) 유효행정이 800 밀리미터입니다.

5. 범위 지름 133-219를 형성하는 팔꿈치.

6, 원동력 30KW.

이형시키는 7, 90' 역전 현상 맨드릴

8, 추운 추진 기계의 환경적인 조건 : 대기 온도 5-38 도, 상대 습도 ≤82%, 3상 사선용 380V (-12%의 입력 전압-- +15%), 50Hz±2%의 주파수.작업 시간은 하루에 24 시간 연속 작업일 수 있습니다, 영공이 있고 부식성 매체로 부터 벗어나고, 장비가 워크샵에서 운영되어야 합니다, 충분한 스페이스가 있습니다.

YB-N46 내마모성 작동유를 사용한 9.

3, 실린더 표준

1. 유압원통의 제품은 JB/T10205-2000과 JB/T15622-2005 기준에 따릅니다.

2. 실린더는 45# 강관입니다, 안쪽 표면가공도가 Ra0.3입니다, 피스톤 로드가 45# 인발관입니다, 표면이 도금처리하는 것 뒤에 닦은 도금된 크롬, 어떤 직선, 나선형 라인이 아닙니다, 결승선이 Ra0.4입니다.

3. 다른 유물은 역학적 성질을 보증하기 위해 45# 위조로 만들어집니다.

4. 주요 실린더의 피스톤 가이드 슬리브는 구리 슬리이브를 채택하고, 모든 밀봉이 표준 우선권 시리즈를 채택하고, 주요 오일 실이 오스트리아 ACO로부터 수입됩니다.

5. 실린더의 의회 전에, 평활도, 견고성, 매칭 사이즈와 실린더와 피스톤 로드의 다른 항목은 조사될 것이고 위조와 밀봉의 품질이 조사될 것입니다. 유물의 의회에서 사용된 부품은 그 기준에 부합할 것이고 내압 시험이 유물의 의회 뒤에 실행될 것입니다.

4, 호스트,

1. 주구조는 3 빔과 4컬럼 구조입니다. 장비는 상단 빔, 하향 빔, 슬라이더, 연결 칼럼, 핵심, 실린더와 반대 소재 장치, 등을 포함합니다.3 보는 Q235-A 고급 품질 강철판으로 용접됩니다.강도를 보증하기 위해 16Mo 고급 품질 용접선을 사용하세요.모든 구조물 부품은 정확도를 보증하기 위해 수치 제어 기계에 의해 기계화됩니다.

2. 슬라이더의 최대 개구 높이 : 1200 밀리미터.

3, 작업 테이블의 유효 사이즈 : 약 1700 밀리미터는 900 밀리미터를 향하고 세웁니다 (사이드 실린더 부분을 배제합니다)

상단 빔의 수평 기준선에 설치된 주요 유압원통이 있습니다. 유압원통의 피스톤 로드는 분열 플랜지를 통하여 슬라이더로 연결됩니다. 유압원통이 들어가고, 드라이스 때, 슬라이더는 4 행에 의해 오르락내리락 하도록 이끕니다.사이드 실린더 피스톤은 슬라이드를 따라 움직이기 위해 최고 바를 운전합니다.

장비 차원 : 3800mm*2100mm*4200mm

장비 무게 : 29T

다섯, 유압펌프 주유소

유압 시스템에서의 최대 작업압력은 25MPa이고 실험 압력이 31.5MPa입니다.

오일 탱크의 내면 및 외면은 녹 방지로 치료됩니다. 필터 스크린은 오일 탱크에 설치되고 액위와 오일 온도가 드러내집니다.

전체 유압 시스템은 오일 주입 시운전 전에 청소되어야 합니다.

펌프장은 누출점을 감소시키기 위해 통합된 연결로 설계됩니다.오일 펌프는 조정할 수 있는 흐름과 매뉴얼 변하기 쉬운 축형 피스톤 펌프를 채택합니다, 31.5Mpa에서의 최대 내부압과 25Mpa.The 시스템에서의 서비스 압력이 과부담 과잉, 흐름 조정, 시간 제어, PLC 본인을 가지고 있습니다 - 진단과 다른 기능.

오일 누출 억과 저장 우주를 감소시키기 위해 효과적으로 송유관의 길이를 감소시키면서, 펌프장은 장비의 상단 플랫폼에 설치됩니다.

6, PLC 기능

1, PLC가 제어하건데, 원 콜 주조.파이프를 주형에 넣고 자동적으로 시스템을 추진하고 완성품을 포장해 가도록 시작 버튼을 압박하세요.

2, PLC가 표시속도, 거리, 각각 업무 시간과 작동유 자가 진단의 수 할 수있.

3, 자동장치와 수동 작동은 전환될 수 있습니다, 안에 주형이 매우 편리한 디버깅입니다.

4. 유압 시스템 압력은 효과적으로 장비의 운용 오류에 의해 초래된 피해를 보호할 예정일 수 있습니다.

5. 모든 통제는 한 작동 내각, 터치 스크린, 동력차 운행, 전체 정지와 유동적 채워진 펌프 시동과 스톱 상태 디스플레이에 집중됩니다.

6. 전기 부품 : PLC는 미츠비시 PLC를 채택하고 다른 성분이 쉐나이더와 크힌트를 채택합니다.
